破布回收造粒機_JDL_PET破布回收造粒機

破布回收造粒機_JDL_PET破布回收造粒機破布回收造粒工藝一般有以下步驟:原料準備 收集分類:廣泛收集各種廢舊布料,如服裝廠邊角料、舊衣物、家紡廢布等,按材質分為棉質、化纖、混紡等不同類別,以便后續處理。 去除雜質:人工或機械挑出破布中的金屬物、塑料片、繩索等非布料雜質,保證原料純凈度。 清洗干燥:用清水或?qū)S孟礈靹┣逑雌撇迹コ覊m、油污和污漬,隨后自然晾干或使用烘干機烘干,避免水分影響后續熔融造粒。 破碎處理粗碎:將干燥后的破布送入破碎機,破碎成較大的塊狀或條狀,便于后續進一步處理。 細碎:粗碎后的破布再經細碎機處理,破碎成更小的碎片或纖維狀,一般尺寸在3-5公分左右,增加比表面積,利于熔融。 熔融塑化- 加熱熔融:將破碎后的破布碎片送入擠出機,通過電加熱或其他加熱方式使破布達到熔點,變成粘流態,可根據破布材質和特性,加入適量增塑劑、穩定劑等助劑,改善熔融狀態和顆粒性能。- 混合攪拌:在擠出機內,通過螺桿的旋轉和攪拌作用,使熔融的破布與助劑充分混合均勻,保證物料性能一致。擠出切粒 擠出成型:混合均勻的熔融物料在螺桿壓力作用下,通過擠出機的機頭模具擠出,形成條狀或絲狀。 冷卻定型:擠出的條狀或絲狀物料進入冷卻水槽或采用風冷方式進行冷卻,使其迅速凝固定型,防止粘連。 切割造粒:冷卻后的物料通過切粒機切成均勻的小顆粒,顆粒形狀和尺寸可根據需求通過更換切粒機刀具和調整切割速度來控制。篩分包裝 篩分分級:切割后的顆粒經振動篩等設備進行篩分,將尺寸不符合要求的大顆?;蛐☆w粒篩除,保證產品粒度均勻。 包裝入庫:將篩分后的合格顆粒進行稱重、包裝,存放于干燥、通風的倉庫中,等待銷售和再利用。錐雙強制喂料機/JDL-85D雙螺桿水沖機組
一、系統機組技術參數
Ⅰ、機器顏色:主機為公司標色;電柜為電腦色

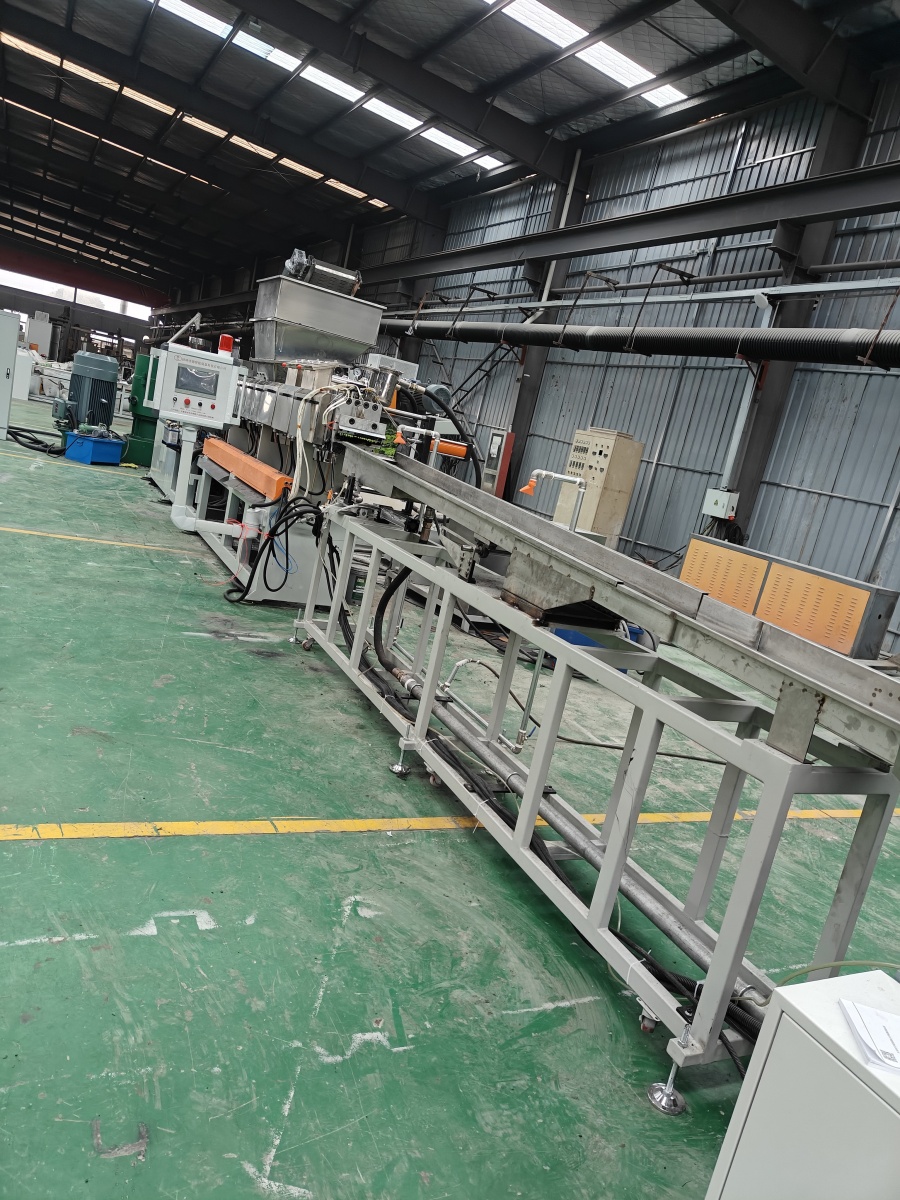

Ⅱ、造粒工藝:500升團粒機2臺----不銹鋼輸送帶------錐雙強制喂料機——-JDL-85D雙螺桿擠出機---—液壓雙柱不停機換網——拉條機頭----不銹鋼水沖系統-----水沖龍門切粒機-------離心脫水機-----2.5米不銹鋼振動篩------成品料倉------噸袋自動稱重系統------主機采用:PLC控制
Ⅲ、作業物料:PET化纖布
產 量:1-1.2噸/小時(作業條件不同,產量稍有不同)
二、機組配置
(一)團粒機
1)500升團粒機,電機功率:132KW,電機采用:蒙特電機,二套
2)不銹鋼輸送帶,電機功率:1.5KW,一套
(二)錐雙強制喂料機:一臺
1)電機功率:11kw,采用:蒙特,采用:杰特或羅賓康,變頻調速器。喂料螺桿:錐形雙螺桿強制下料,氮化鍍鉻處理,表面光潔度高。喂料體:內表面拋光、鍍硬鉻處理,光潔耐磨。
2)喂料斗:內表面拋光、鍍硬鉻處理,光潔耐磨;采用鎖扣式安裝防護罩,要求便于更換和維修保養。可推拉式,方便移動。
3) 錐雙喂料機與雙螺桿連接

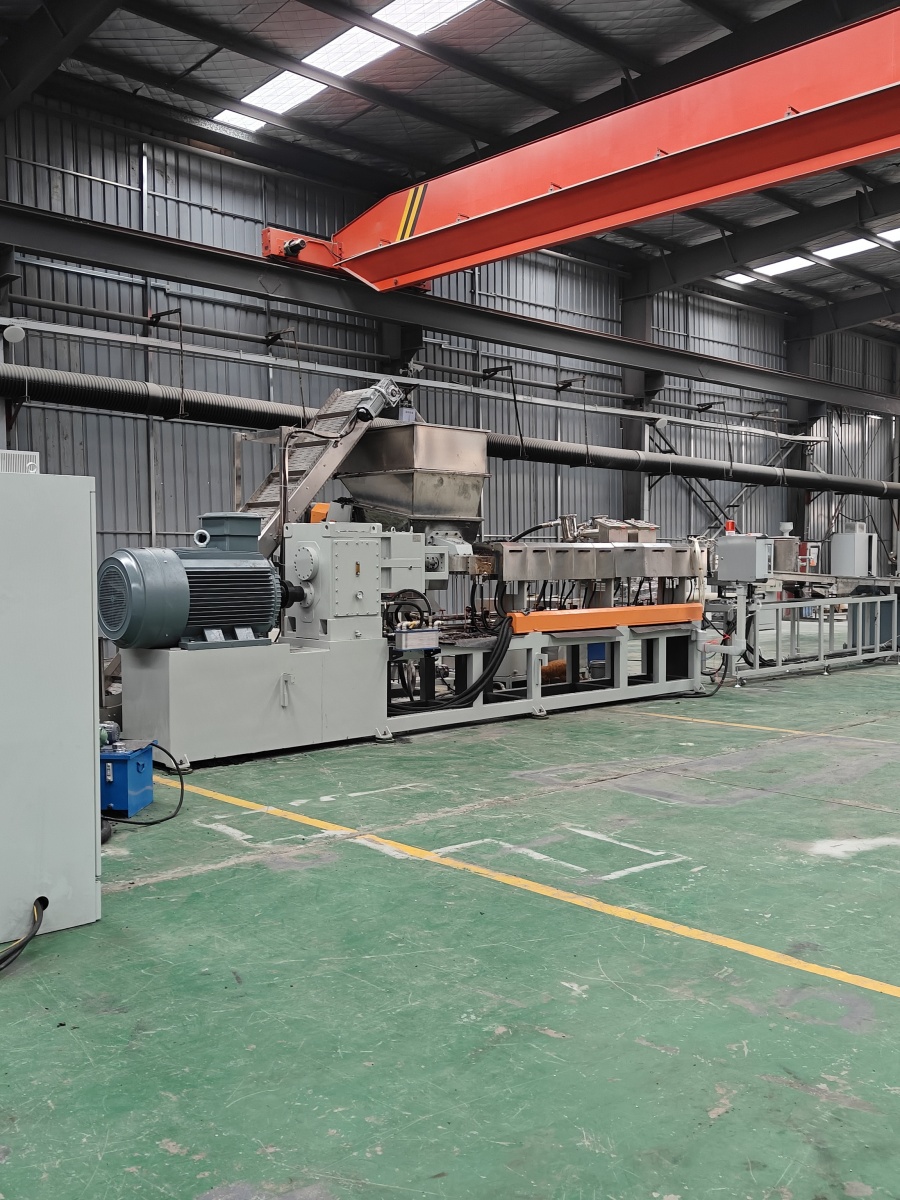

(三)JDL-85D雙螺桿擠出機
1、高扭矩減速箱D型,高扭減速箱,減速及扭矩分配部分合為一體,結構緊湊;輸出軸轉速:600rpm;輸入軸轉速:1480rpm;滾針軸承選擇日本“IKO”,軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承;齒輪采用優質合金材料,精度按ISO1328-1995圓柱齒輪精度制造,齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整,保證齒輪強度,齒向載荷均勻,強度高,噪音低,振動低;潤滑油型號為:150#中負荷齒輪油(油品需客戶自購)
2 .齒輪箱冷卻系統
1)減速箱冷卻系統;油泵功率:0.75kw;采用板式冷卻器,3平方
3、主機
1)六級交流電機;功率:220kw“蒙特或杰特”永磁電機,比普通電機節能:10%-15% 變頻器采用:杰特或羅賓康變頻調速器
4、螺桿:特殊螺桿
1)直徑:φ81mm;長徑比48:1;螺桿為積木式結構;分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊;螺桿組件串聯式排列組合;
2)芯軸:采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質硬度HB300-350;螺紋元件與芯軸為漸開線聯接;強度高,承載負荷大,拆裝組合方便;
3)螺紋元件材質為優質高速工具鋼6542,高溫真空淬火熱處理;整體硬度:HRC60-64;螺桿元件通過加工中心制作,由曲面成型磨加工;
5、料筒
1)材質:45#鋼為基體,∞內孔采用優質雙合金整體襯套;共十二節,L=320mm/節,第一節筒體為進料筒體,第(八九十筒體)三節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻;
2)加熱區段:進料區不加熱,其他采用優質鑄鋁或紅外線加熱器。第:二三區功率加大
6、水冷卻系統
1)水泵泵電機功率:1.5kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,
2)不銹鋼冷卻水箱,水箱里面帶凈化功能,板式冷卻器2個,每個3平方
3)不銹鋼水箱必須要放-30度防凍液(防凍液乙二醇)
7.水循環真空泵;
1)水循環真空泵11KW,真空泵采用環保冷卻系統,不銹鋼冷卻水箱,水箱里面帶凈化功 能,進冷卻水要加過濾器(12小時清理一次)板式冷卻器1個
8、液壓雙柱不停機換網:(總面積:2000cm)
1)換網器,液壓雙柱不停機換網板式過濾自動換網器,流量截面為圓形;大面積換網
2)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油
9、機頭裝置:
1) 熱電偶與壓力傳感器分開安裝,分別用于檢測溫度和壓力
2)出條口模數量:21條,孔直徑:10mm

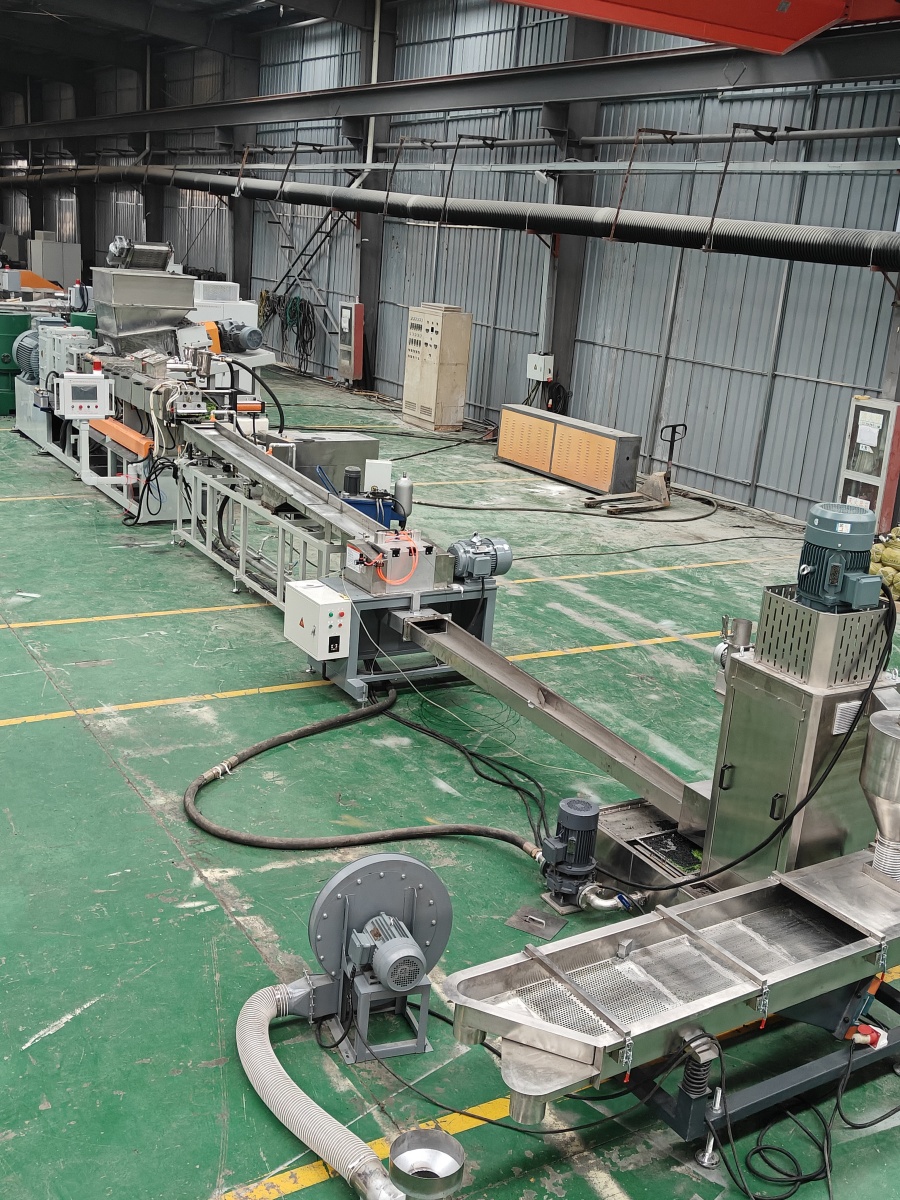

(四)水下切粒輔機配置
1)水槽:一臺,L=5米,加寬加深,槽體為不銹鋼材質,上面加導流棍,高壓水泵一套;3KW,水沖上面加二道出水孔
2)水下切粒系統一套功率7.5kw,變頻調速;切粒動刀刀口采用鎢鋼材質
3)離心脫水機:一臺,電機功率11kw,加大型水箱為優質不銹鋼材質;
4)加長振動篩:一臺,L=2.5m,電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ12mm,小孔直徑φ2.5mm,不銹鋼材質,
5)風吹料倉:一套,1m3料倉一件,不銹鋼材質;采用φ130mmPVC軟管管聯接;5.5kw物料輸送風機。下面放噸袋
(五)噸袋自動稱量系統
1)中間料倉一件,優質不銹鋼材質;自動稱料系統:1套,傳感器:大洋傳感器、
2) 高精度和準確性:能夠提供精確的重量測量,減少誤差。稱重系統達到設定重量后,閥門自動關閉,并報警,提醒工人過來更換噸袋
3)實時記錄每天生產數量,減速工人勞動強度
